在換熱器制造行業，換熱管與管板的焊接質量直接決定設備的密封性、承壓能力和使用壽命。隨著石油化工、電力能源、核電等領域?qū)Q熱器性能要求的不斷提高，傳統單陰極TIG焊接技術已難以滿足高效、高質量的生產需求。三陰極焊接技術作為新一代高效焊接解決方案，正在逐步取代傳統工藝，成為換熱管生產線的技術升級首選。

---

一、傳統焊接產線的技術瓶頸

1.1 單陰極TIG焊的固有局限

傳統換熱管焊接主要采用單陰極TIG（鎢極惰性氣體保護）焊接工藝，雖然具有焊縫質量高、無飛濺、適用材料廣等優點，但在工業化大規模生產中暴露出以下問題：

問題類型	具體表現
效率低下	熔敷速度小，焊接速度僅為3-6米/分鐘，難以滿足大批量生產需求
焊透困難	單電弧熱輸入有限，面對厚壁管或高合金材料時易出現未焊透缺陷
成型不穩	電弧挺度受限，焊縫成型一致性差，易產生氣孔、咬邊等缺陷
變形風險	熱量集中分布不均，焊接應力大，導致?lián)Q熱管變形和應力腐蝕風險
良品率低	返修率高達8%-10%，增加人工和時間成本

1.2 傳統產線的綜合痛點

傳統焊接產線不僅受限于焊接工藝本身，還面臨整體生產效率的制約：

? 工序銜接不暢：人工上下料、定位、檢測等環節效率低

? 質量波動大：焊工技能水平差異導致焊縫質量不穩定

? 能耗成本高：單位焊口的能源消耗和氣體消耗量大

? 柔性不足：換型調試時間長，難以適應多品種小批量生產

---

二、三陰極焊接技術的核心原理

2.1 技術定義與構成

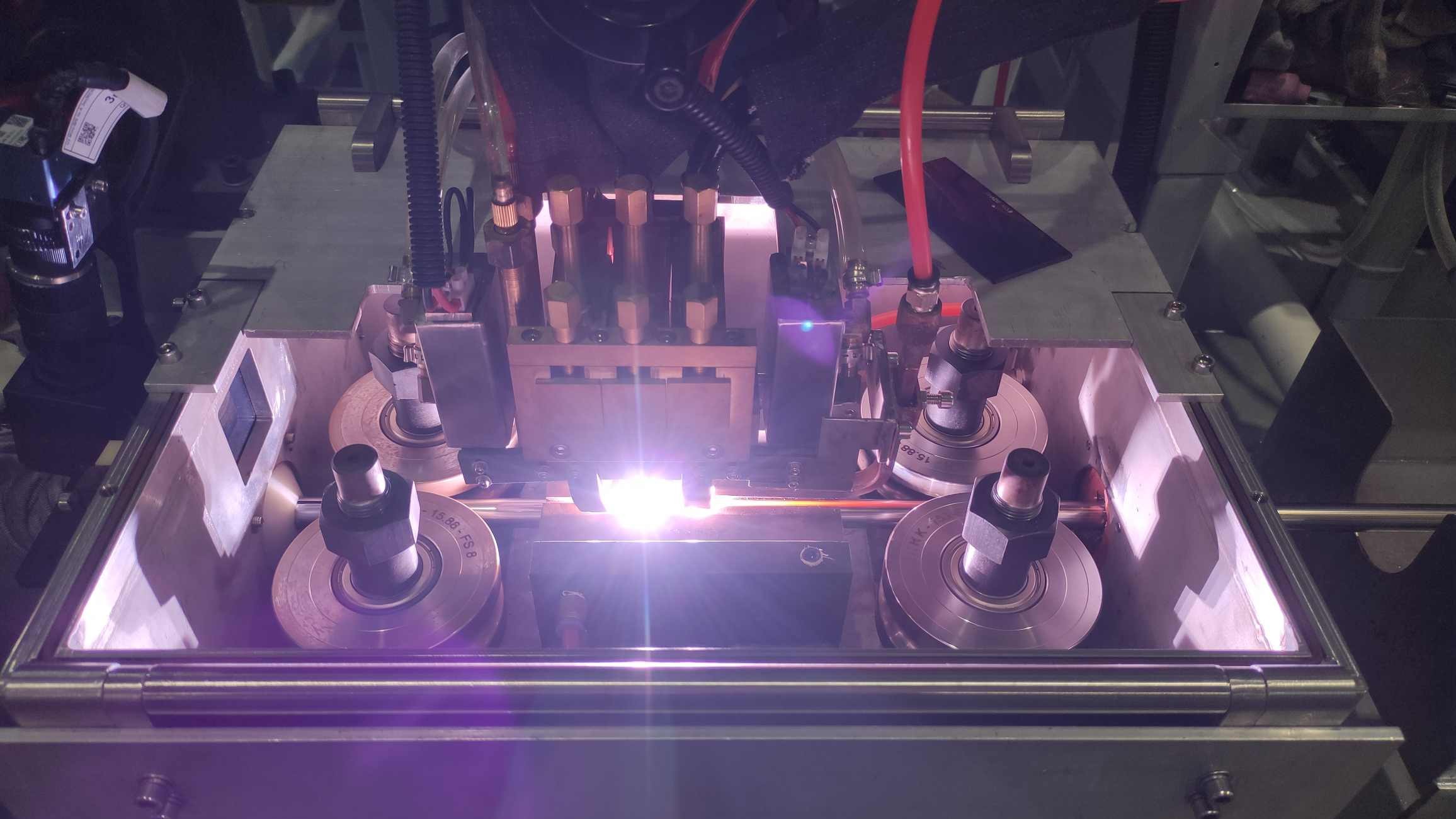

三陰極焊接是基于傳統直流TIG焊的升級技術，通過配置三把焊槍（陰極）同時作用于焊接區域，實現多點加熱、協同熔化。三個電弧呈特定角度排列，形成寬廣而均勻的熱源分布，在焊接區域形成穩定的大熔池。

2.2 工作原理示意圖

傳統單陰極焊接	三陰極焊接
鎢極  ↓ ● ↓ 熔池小 熱量集中	鎢極1  鎢極2  鎢極3 ↓         ↓         ↓ ●         ●         ● ↓         ↓         ↓ 熔池大且均勻 熱量分布均衡



2.3 關鍵技術特點

1. 多點協同加熱：三路電弧同時作用，熱輸入總量提升但分布更均勻

2. 電流負荷分散：單路電流負荷降低，減少鎢極燒損和夾鎢風險

3. 熔池動態穩定：大面積熔池流動性好，氣體逸出充分，減少氣孔

4. 熱輸入精準控制：每路電弧參數可獨立調節，適應不同材料和壁厚

---

三、三陰極焊接產線的核心優勢

3.1 焊接效率顯著提升

速度對比數據：

焊接方式	焊接速度	相對效率
傳統單陰極TIG	3-6 米/分鐘	基準
三陰極焊接	8-12 米/分鐘	提升30%-100%

實際案例：某華東地區制管企業采用三陰極焊接系統后，生產厚壁304不銹鋼工業管時，焊速由6米/分鐘提升至10米/分鐘，單線產能提升超過60%。

效率提升的根源： - 多點加熱釋放更多能量，單位時間內熔化更多母材 - 熔池形成速度快，減少了起弧預熱時間 - 焊接過程穩定，減少了因缺陷導致的停機和返修

3.2 焊接質量全面躍升

3.2.1 焊透能力增強

三把焊槍提供的熱源覆蓋范圍更廣，即使面對： - 厚壁管（壁厚3.0mm以上） - 高合金不銹鋼（如316L、雙相鋼） - 鈦合金、鎳基合金等難焊材料

也能實現深焊透、低缺陷的焊接效果，根部熔深比單陰極焊接提高40%以上。

3.2.2 焊縫成型美觀

質量指標	單陰極焊接	三陰極焊接
焊縫寬度一致性	波動±1.5mm	波動±0.5mm
余高控制	較難控制	精準可控
表面光潔度	一般	光滑均勻
氣孔率	2%-3%	<0.5%

技術優勢： - 三路電弧分散電流負荷，電弧偏移概率降低80% - 熔池金屬流動平穩，焊縫表面無飛濺、無咬邊 - 熱影響區過渡均勻，無明顯硬化或軟化帶

3.2.3 良品率大幅提高

某企業實際生產數據顯示： - 傳統產線良品率：92% - 三陰極產線良品率：97%以上 - 返修率下降：60%以上

3.3 熱變形有效控制

變形控制優勢： - 熱量分布更廣泛、均衡，焊接應力降低35% - 熱影響區寬度減少20%，母材性能損失小 - 焊接變形量控制在0.3%以內，減少后續矯直工序

3.4 綜合成本顯著降低

成本項目	單陰極產線	三陰極產線	降幅
焊接人工	高（ skilled welder ）	中（自動化操作）	40%
返修成本	高（8%-10%返修率）	低（<3%返修率）	60%
能源消耗	基準	單位焊口降低	25%
氣體消耗	基準	保護效率提升	15%
設備維護	頻繁換鎢極	鎢極壽命延長	30%

投資回報分析： - 設備投資增加：約30%-50% - 綜合成本降低：25%-40% - 投資回收期：通常12-18個月

---

四、智能化產線集成優勢

4.1 自動化程度提升

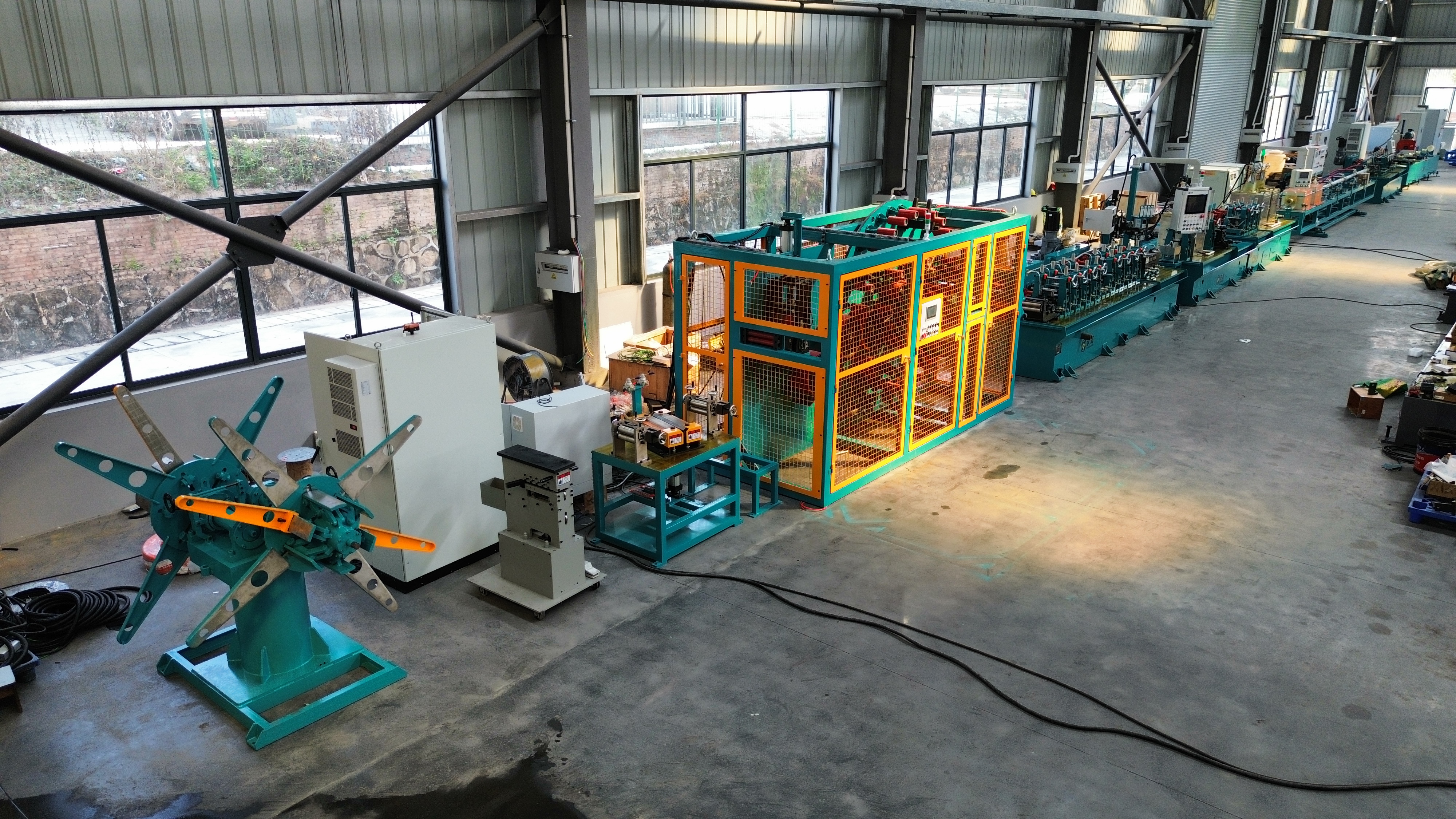

現代三陰極焊接產線通常集成以下自動化模塊：

1. 自動上下料系統：機械手完成管材抓取、定位、送料

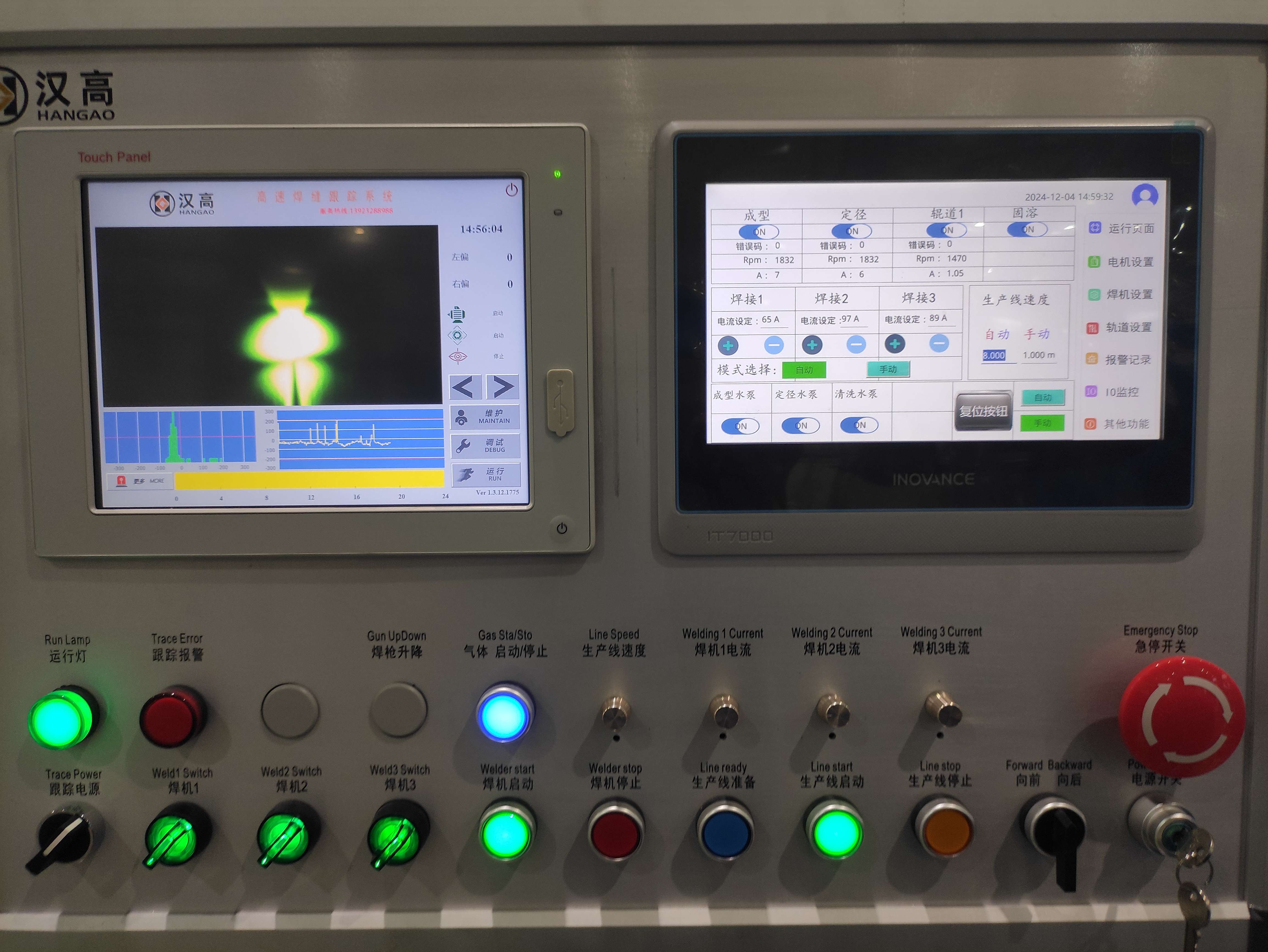

2. 視覺定位系統：CCD相機實時識別管端位置，精度±0.1mm

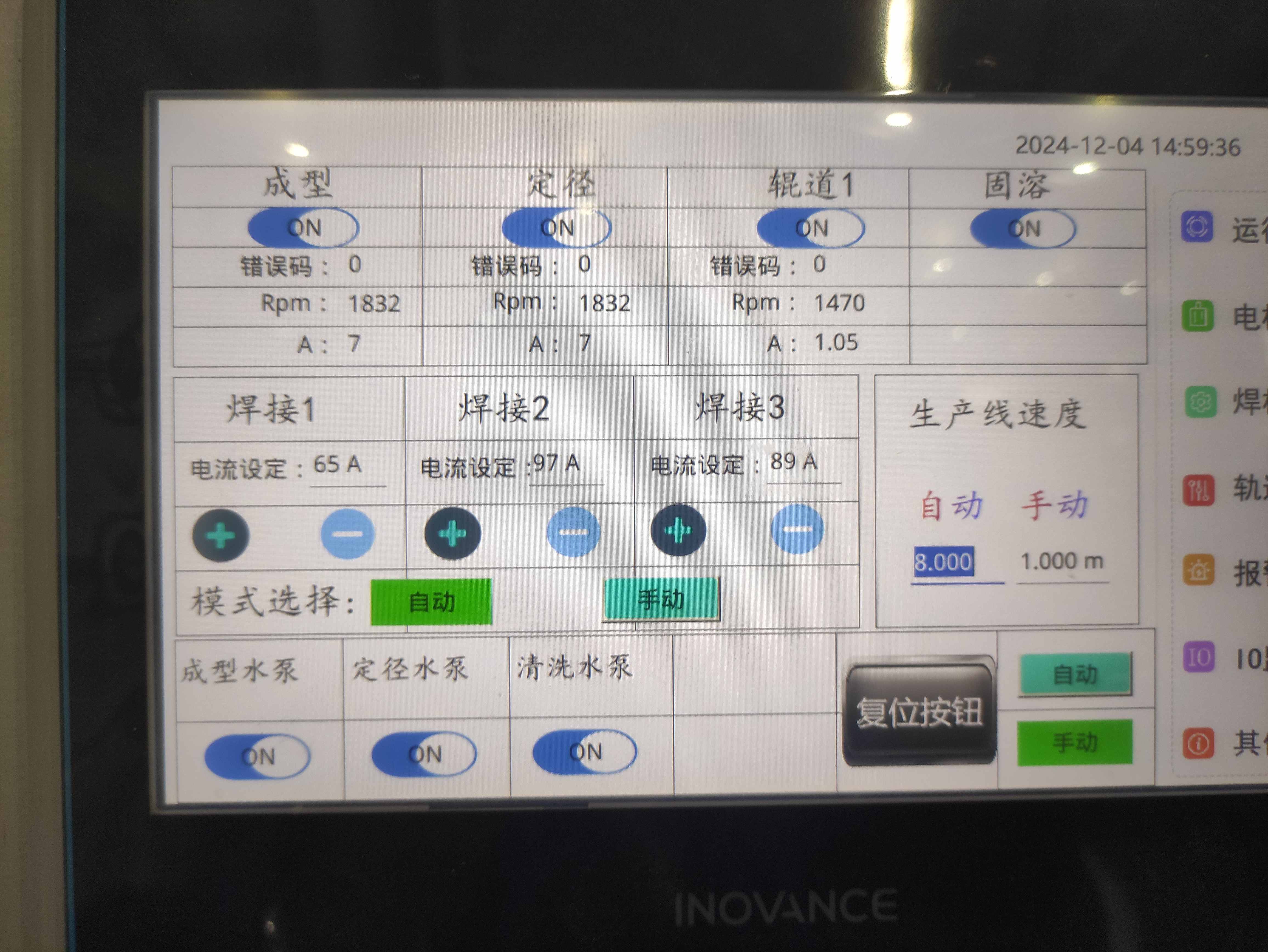

3. 參數自適應控制：根據管徑、壁厚自動匹配焊接參數

4. 在線質量檢測：渦流探傷、氣密性檢測與焊接聯動

4.2 數字化管理能力

┌─────────────────────────────────────────┐
│           產線MES系統                    │
├─────────────────────────────────────────┤
│  焊接參數采集 → 云端存儲 → 質量追溯      │
│  設備狀態監控 → 預測維護 → 故障預警      │
│  生產數據統計 → 效率分析 → 優化建議      │
└─────────────────────────────────────────┘

數字化收益： - 焊接過程100%可追溯 - 設備故障預警準確率>90% - 生產效率再提升15%-20%

4.3 柔性生產能力

三陰極焊接產線具備更強的工藝柔性： - 管徑適應范圍：Φ12.7mm-Φ76mm（覆蓋絕大多數換熱管規格） - 壁厚適應范圍：0.4mm-6.0mm - 材料適應性：碳鋼、不銹鋼、鈦合金、鎳基合金等 - 換型時間：從傳統的2小時縮短至30分鐘

---

五、適用場景與應用案例

5.1 特別適合的應用場景

應用場景	選擇理由
薄壁不銹鋼焊管（0.4-3.0mm）	熱輸入精準控制，避免燒穿
厚壁工業管（>3.0mm）	深熔透能力，確保根部質量
高合金材料	熱量均衡分布，減少裂紋風險
大批量標準化生產	效率優勢明顯，規模效應顯著
高要求焊縫（核電、航天）	質量穩定性高，可追溯性強

5.2 典型應用案例

案例一：石化換熱器制造 - 企業：某大型壓力容器制造企業 - 產品：Φ25mm×2mm 316L不銹鋼換熱管 - 改造前：單陰極自動TIG焊，速度6m/min，良品率92% - 改造后：三陰極焊接，速度10m/min，良品率97% - 年效益：產能提升60%，質量成本降低45%

案例二：核電設備制造 - 產品：核級不銹鋼換熱管 - 要求：焊縫100%射線檢測合格，零缺陷容忍 - 效果：采用三陰極+自動化產線，焊縫合格率99.9%，滿足核級標準

案例三：制冷設備換熱器 - 產品：空調/冰箱用銅管-鋁翅片換熱器 - 挑戰：薄壁銅管（0.4mm）焊接易燒穿 - 方案：三陰極精準熱控制+脈沖焊接 - 效果：燒穿率從5%降至0.2%，產能翻倍

---

六、技術發展趨勢

6.1 技術演進方向

1. 多能源復合焊接：三陰極+激光復合焊，進一步提升效率和深熔能力

2. AI智能控制：機器學習優化焊接參數，自適應不同工況

3. 數字孿生技術：虛擬調試、遠程運維、預測性維護

4. 綠色制造：低能耗設計、氣體循環回收、煙塵凈化

6.2 行業推廣前景

隨著”中國制造2025”和”雙碳”戰略的推進，三陰極焊接產線將迎來更廣闊的應用空間：

? 石油化工：大型煉化裝置換熱器需求持續增長

? 清潔能源：氫能、LNG等新能源領域?qū)Ω哔|(zhì)量換熱器需求旺盛

? 核電發展：第三代、第四代核電站建設帶動核級設備需求

? 節能環保：高效換熱器在余熱回收、節能減排領域應用擴大

---

七、結論

換熱管三陰極焊接生產線相比傳統產線，實現了從”單點熱源”到”分布式協同熱源”的技術跨越，在焊接效率、焊縫質量、變形控制、綜合成本等方面均展現出顯著優勢。

核心優勢總結：

維度	傳統單陰極產線	三陰極焊接產線
效率	3-6 m/min	8-12 m/min（↑30%-100%）
質量	良品率92%	良品率97%+（↑5%）
焊透	厚壁管困難	深熔透能力強
變形	變形量較大	變形減少35%
成本	綜合成本高	成本降低25%-40%
自動化	自動化程度低	全流程自動化

對于追求高品質、高效率、低成本的換熱器制造企業而言，三陰極焊接生產線已不再是”可選項”，而是面向未來競爭的”必選項”。隨著技術的不斷成熟和成本的進一步降低，三陰極焊接必將成為換熱管制造行業的主流工藝標準，推動整個行業向智能化、綠色化、高端化方向轉型升級。
